Este post tem instruções de instalação da ferramenta de modelagem e o plugin de simulação. Adicionei e um vídeo com um exemplo de simulação de processo de negócio modelado em BPMN 2.0.
Utilizarei uma versão muito recente do plugin que servirá para uma demonstração didática do comportamento dos elementos.
Para simulações mais complexas e obtenção de indicadores de tempo, custo, qualidade e capacidade, será necessário rodar o processo (TO-RUN) em ambiente de testes para analisar indicadores de execução das instâncias.
Recentemente, foi liberado um novo plugin no Github para a simulação de processos na ferramenta Camunda Modeler. A seguir os passos para a instalação e um vídeo de demontração.
Instalar o Camunda Modeler
Acesse https://camunda.org/bpmn/tool/ e selecione a sua plataforma entre Windows, Linux e Mac para baixar.
Descompacte o arquivo ZIP na pasta de instalação desejada.Instalar o plugin
Instalar o plugin na ferramenta
Acesse https://github.com/philippfromme/bpmn-js-token-simulation-plugin e clique em “Clone or download” para baixar o arquivo .ZIP do plugin
Descompacte o arquivo ZIP do plugin.
Se você estiver usando Windows, copie a pasta do plugin baixado para a pasta plugins onde o Camunda Modeler foi instalado.
Se você estiver usando MacOS, copie a pasta do plugin baixado para a pasta /Users/{user_name}/Library/Application Support/camunda-modeler/plugins conforme imagem do Finder a seguir:
Agora é só rodar o Camunda Modeler com duplo clique no icone.
Quando você criar um novo processo de negócio em BPMN 2.0 aparecerá o botão “Token Simulation” na parte superior esquerda do modelo.
Pronto. Você já pode simular processos. Leve em consideração que até o momento somente alguns elementos poderão ser simulados. Piscinas e rais, por exemplo, ainda não são suportadas, mas estão no roadmap das próximas liberações.

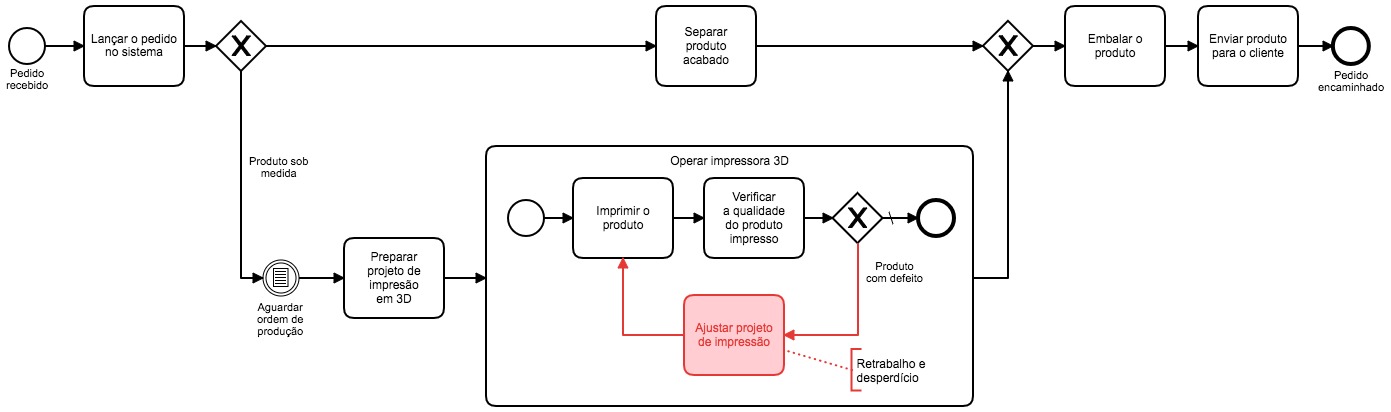

Processo de exemplo
É um processo bem simples que demonstra a comercialização de um produto impresso em 3D. O pedido poderá já ter a configuração de um produto pronto ou de um projeto de impressão que poderá necessitar ajustes. Ao final do processo o produto é embalado e encaminhado ao cliente.
Demonstração da simulação
