Este post á uma continuação de Da modelagem à execução com BPMN e DMN – Parte 3 para construir a lógica dos desvios do processo.
Adicione as raias da piscina com os papéis das atividades.

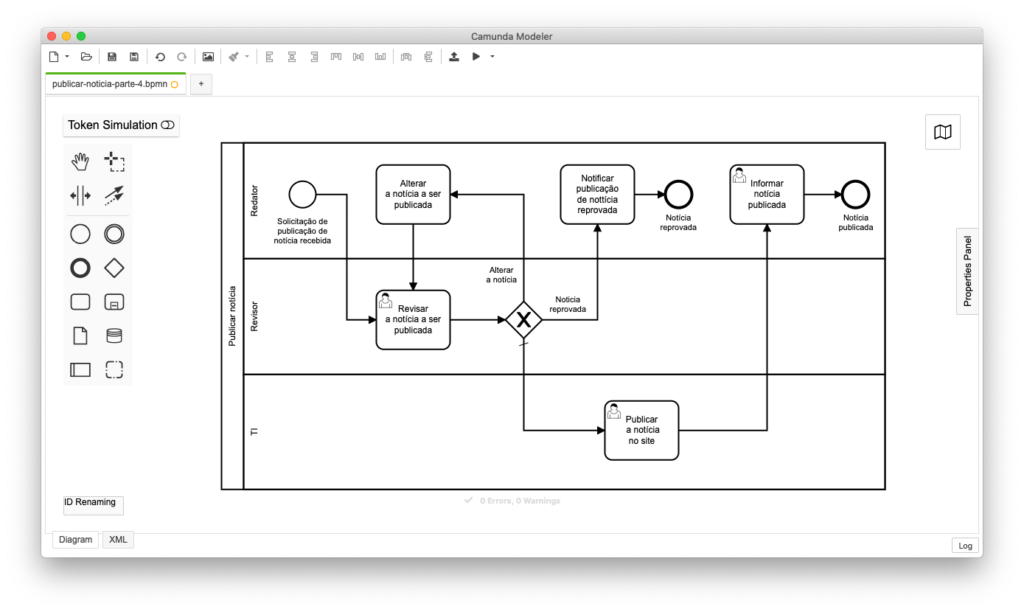

Coloque as tarefas em cada raia (papeis).

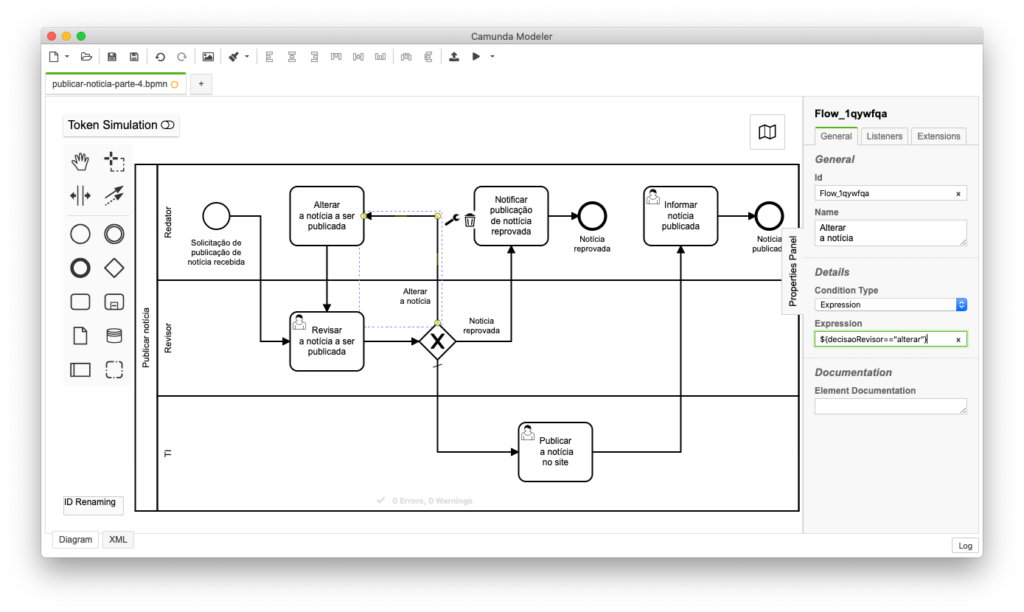

Adicione a lógica dos desvios para alterar a notícia

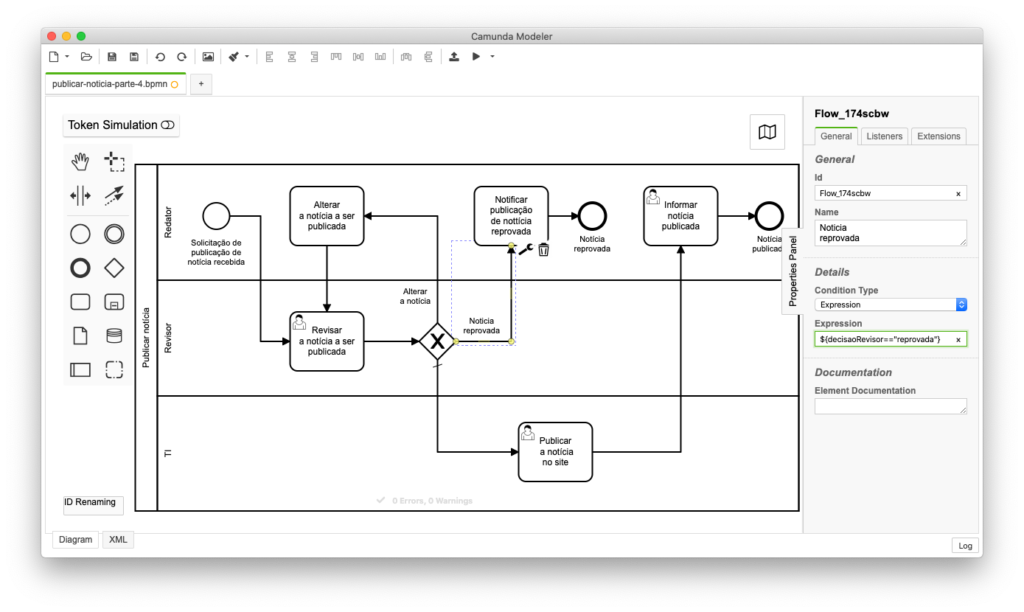

Adicione a lógica dos desvios para reprovar a notícia.

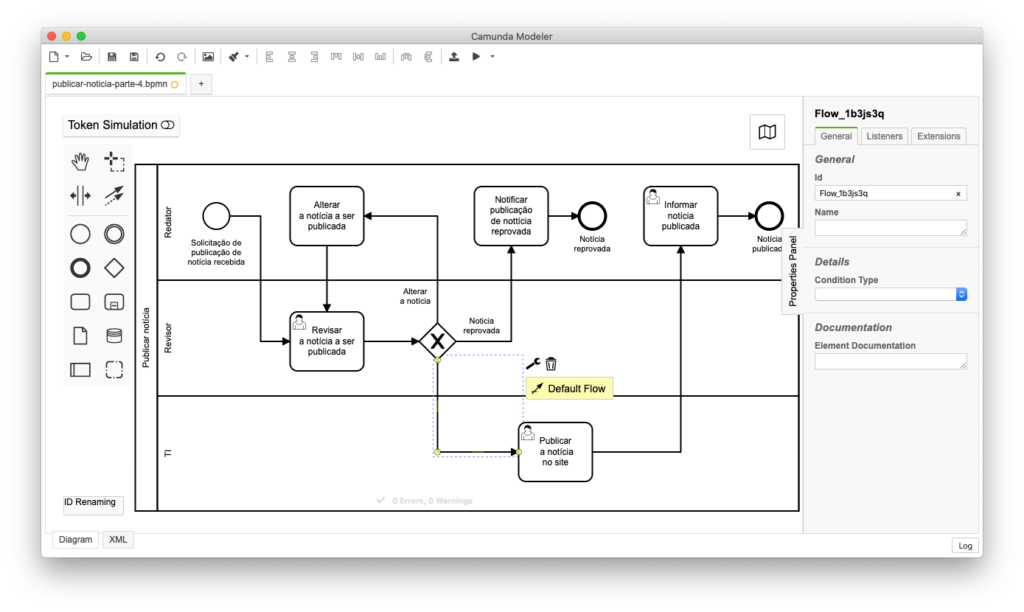

Certifique-se de definir o caminho default para o caminho feliz do processo.

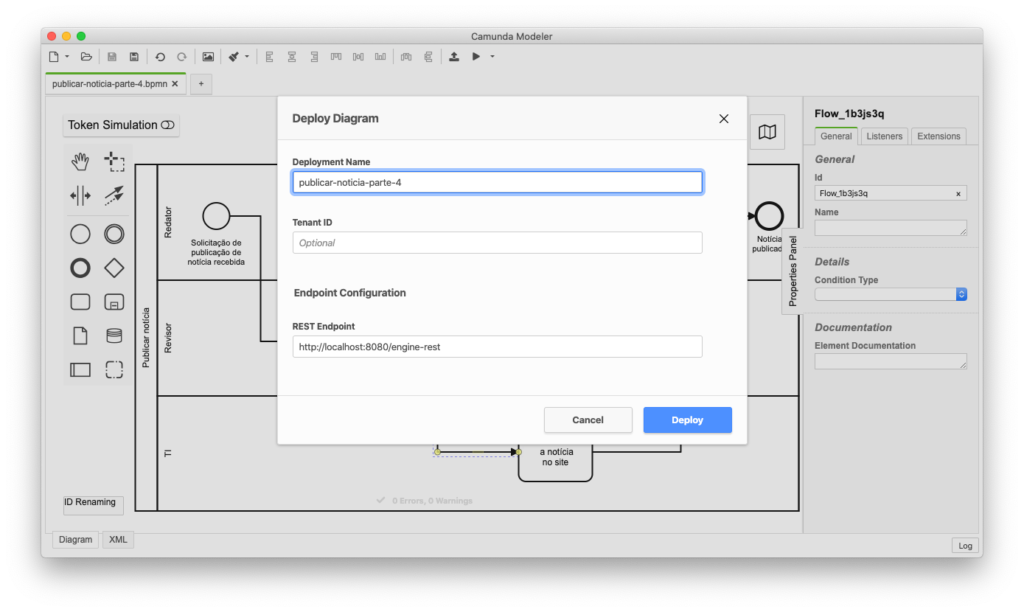

Distribua uma nova versão do processo.

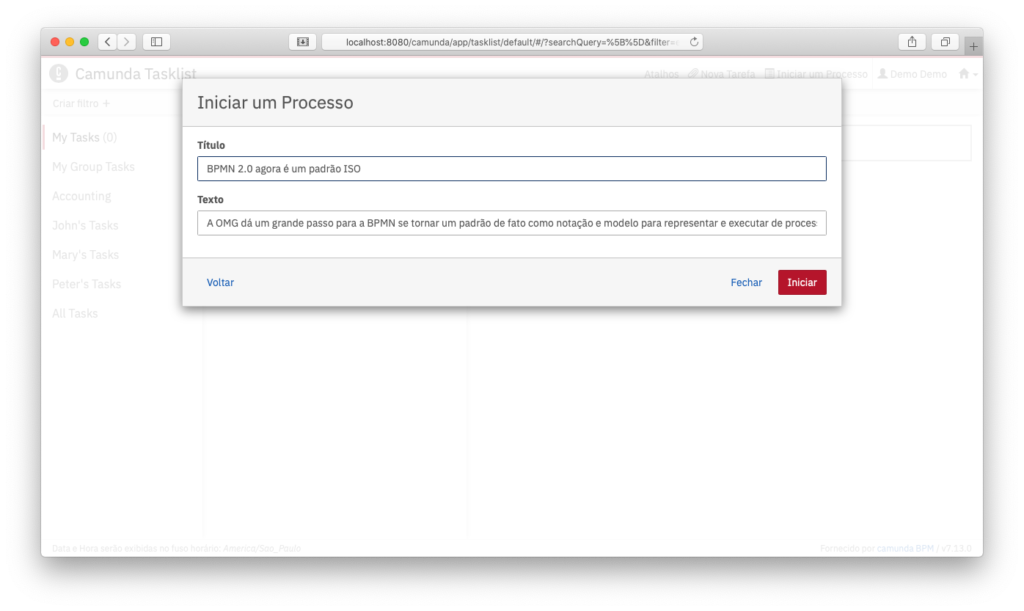

Inicie uma nova instância de processo

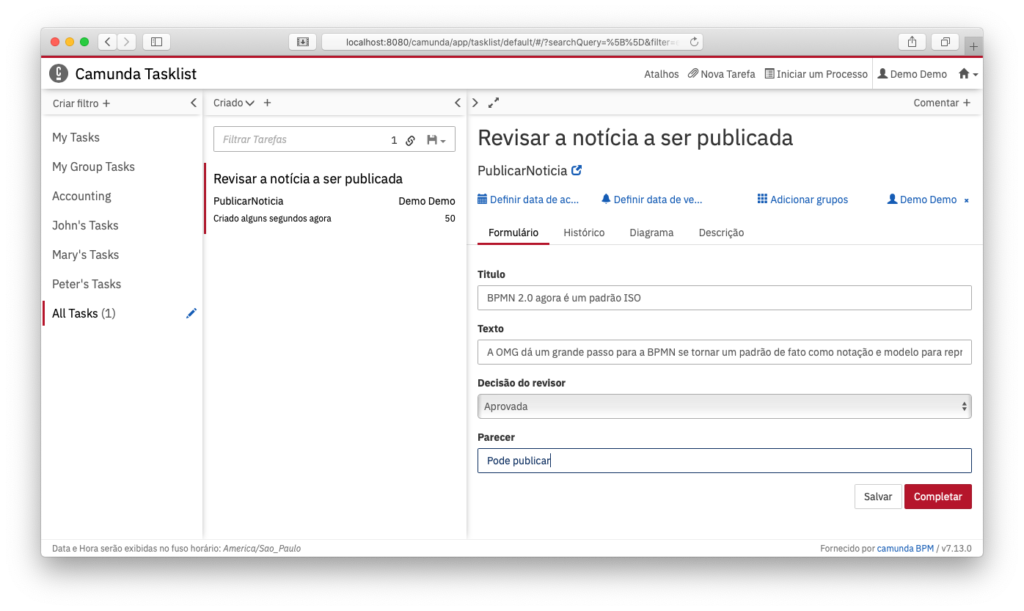

Aprove a notícia para o processo passar pelo caminho feliz.

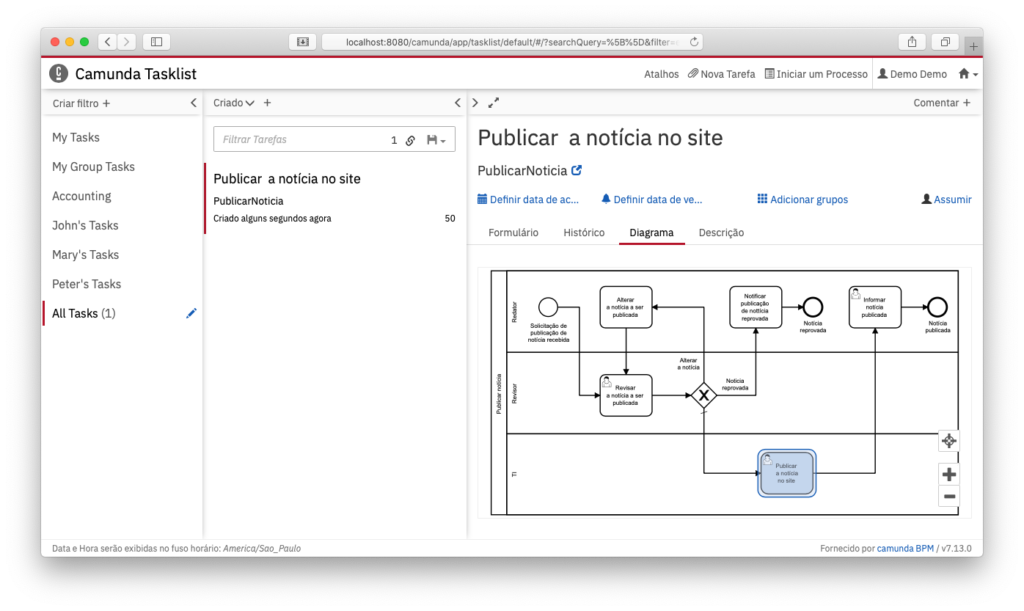

Perceba o caminho default.
Seguir o caminho
O diagrama foi publicado no Cawemo. Acesse https://cawemo.com/share/b479fda6-fe46-4e35-9aa0-630679b3fce8 para ver a última versão.

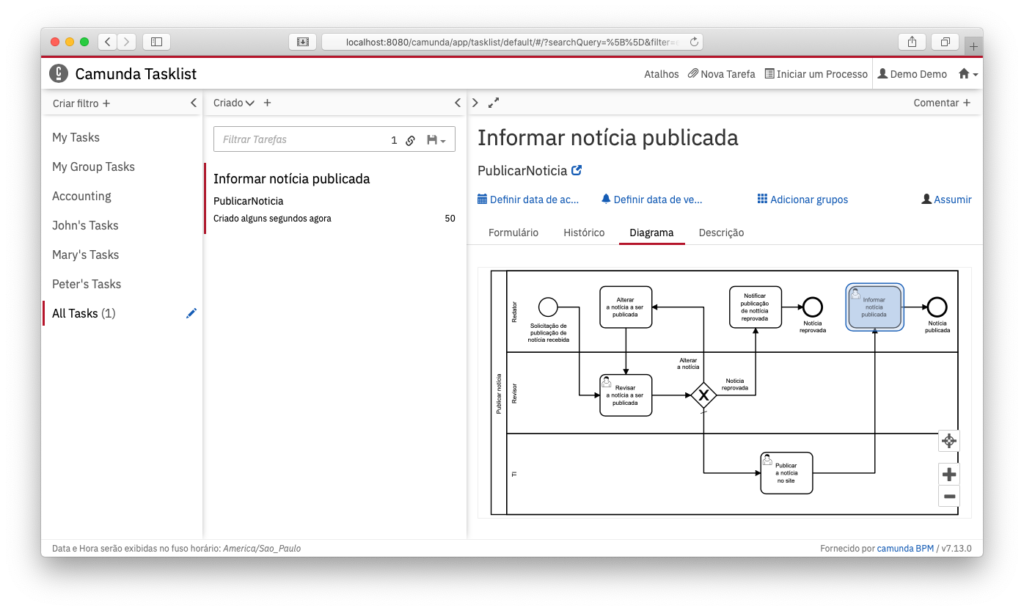

Análise do caminho feliz do processo
Análise do caminho de retrabalho e cancelamento
No próximo post Da modelagem à execução com BPMN e DMN – Parte 5 saiba como atender os demais requisitos do enunciado retirando as raias da piscina de processo e utilizando eventos.
